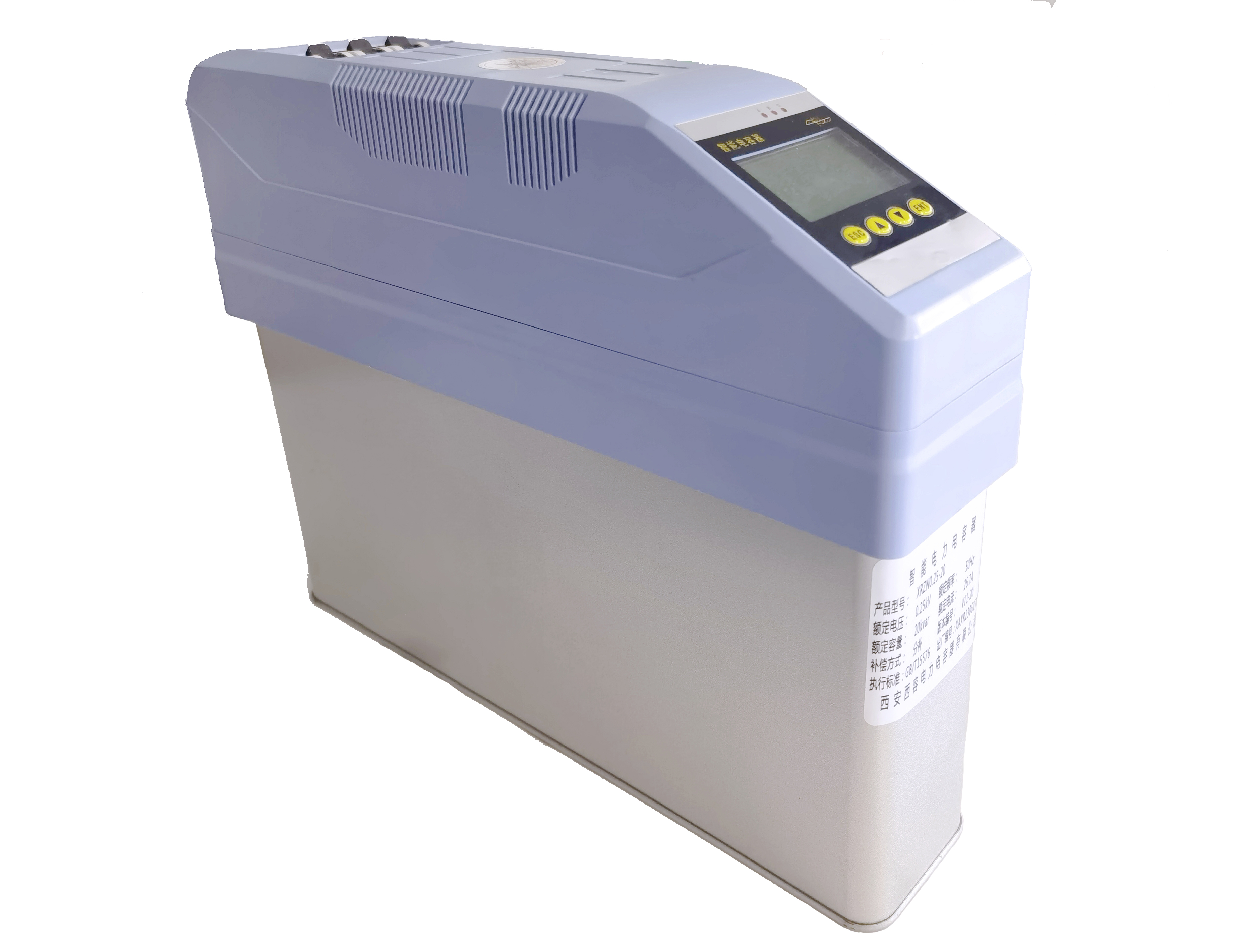

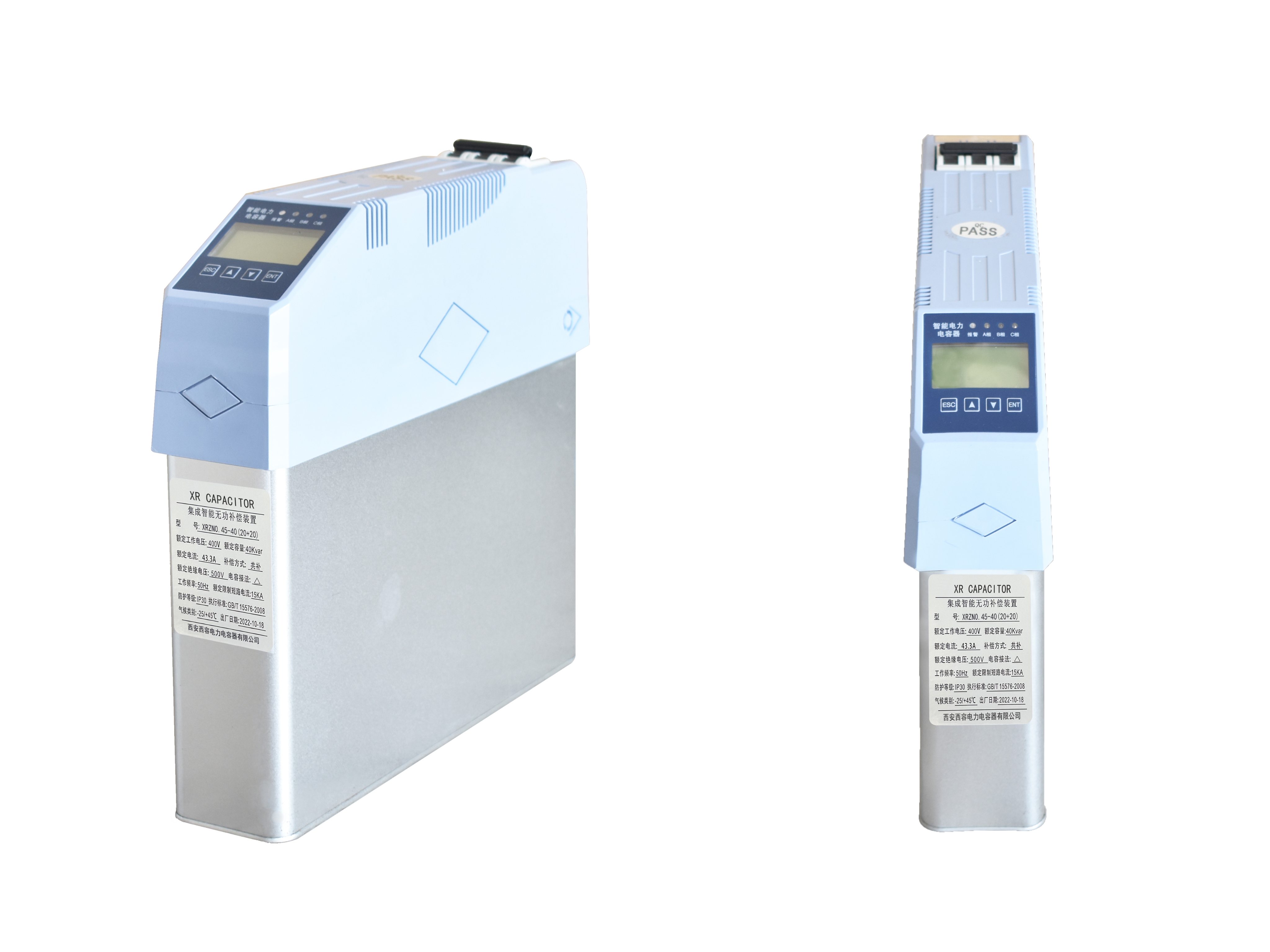

       西安西容电力电容器有限公司XRZN系列集成智能无功补偿装置是0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。由智能测控单元,可控硅复合开关电路,线路保护单元,一台(△型,内分两路)或一台(Y型)和△型+Y型的低压电力电容器构成。西安西容智能电容器具有补偿效果更好、体积更小、功耗更低、节约成本更多、使用更加灵活、维护更加方便、使用寿命更长、可靠性更高的特点,适应了现代电网对无功补偿的更高要求。

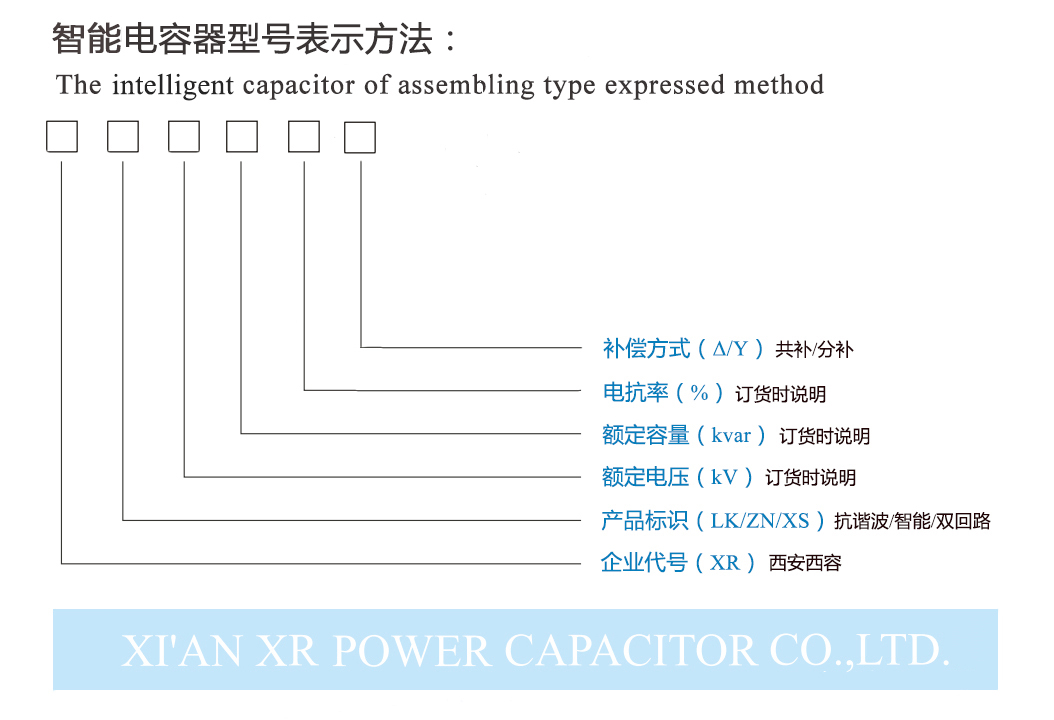

           西安西容智能电容器说明:

                   1、XRZN0.48-30-Δ   型号表示:智能电容器,额定电压0.48kV,额定容量30kvar,共补。

                   2、XRZN0.28-30-Y   型号表示:智能电容器,额定电压0.28kV,额定容量30kvar,分补。

                                          若需要双回路投切须在订货时特别说明。

1、过零投切:实现电压过零投入,电流过零切除,投切涌流很小,大大提高了设备的耐电压,电流冲击,功耗小,减少了常规电容器柜内 80%的能耗。

2、温度保护:自愈式低压电力电容器内置温度传感器,能够反映电容器过电压,过谐波,漏电流过大和环境温度过高等情况下导致电容器内部发热,实现过温度保护,超过设定温度以后自动切除电容器,退出运行,达到保护设备的目的。

3、智能网络:多台电容器联网使用时,通过时序竞争,某一台成为主控电容,其余皆为辅控电容,无须设置,构成低压无功自动控制系统;如果个别从机故障,不进行投切动作,不影响其余工作,如果主机故障,其余电容再经过时序竞争,自动产生一个新的主控电容,组成一个新的系统;容量相同的电容器按循环投切原则,容量不同的电容器按适补原则投切;485 通讯接口,可以接入后台计算机,进行配电综合管理。

4、积木结构:产品标准化、模块化,取代了传统的控制器、空气开关、交流接触器、可控硅、热继电器、电容器,将其合为一个整体,发热量小,组屏安装的时候采用积木堆积方式,电容器损坏时只需单体简单快速更换。

5、接线简单:多台电容器组屏安装,生产工时比传统模式减少 60%以上,同时减少 80%连接线,减少 80%的节点,柜内简洁,在使用现场快速组装,大大提高了成套厂的生产效率。

6、扩容方便:产品体积小,接线简单,随着用电用户电力负荷的增加,可以随时增加电容器的数量,改变了常规模式因接线复杂,一成不变的局限性,适应企业发展的需要,可以分期投资。

7、维护方便:西安西容智能电容器液晶屏中文显示保护动作类型,有过压、欠压、过流、小电流、过温、电压谐波、电流谐波等;智能式电容器具备自诊断功能,可以在液晶屏上反映以上故障,有利于现场故障查找,电容器损坏时只需单体简单快速更换,实现免维护。

8、效果显著:保障系统电压稳定合格;提高功率因数,对投入电容器进行预测,若投入电容器过补则不投入,避免无功超额而罚款;提高配变有功出力,减少增容投资,降损节能。

1、海拔高度:2500米

2、环境温度:-20~+65

3、相对温度:40时20%~90%

4、大气压力:79.5Kpa~106Kpa

5、环境条件:周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃,安装地不易剧烈振动,无雨雪侵蚀


               技术参数

指标

基本参数

电源电压

AC 380V± 20%(共补电容)

AC 220V± 20%(分补电容)

电压波形

正弦波,总畸变率不大于 5%

取样电流

5A,1A需定制

测量频率

50Hz± 5%

消耗功率

<0.5W(切除电容器时)

<1W(投入电容器时)

保护误差

电压

≤0.5%

电流

≤1.0%

温度(选配)

±1℃

时间(选配)

 ±0.01s

测量精度

电压

0.5级

电流

0.5级

有功功率

2.0级

无功功率

2.0级

功率因数

1.0级

安全要求

满足“DL/T842-2003 低压并联电容器装置使用技术条件”中对应条款要求



无功补偿

参数

电容投切时隔

>10s

无功容量

共补+共补单台≤(30+30)kvar

共补+共补+共补单台≤(20+20+20)kvar

分补单台≤40kvar

分补+分补单台≤(20+20)kvar

共补+分补单台≤(20△+20Y)kvar

联机数量

总联机台数≤32台

总联机路数≤64路

使用条件

海拔高度

≤2500米

环境温度

-20℃ ~ +65℃

相对湿度

40℃时20% ~ 90%

大气压力

79.5Kpa ~ 106Kpa

环境条件

周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃,安装地不易剧烈振动,无雨雪侵蚀。

可靠性

参数

控制准确率

100%

投切允许次数

150万次

电容器容量运行时间衰减率

≤1%/年

电容器容量投切衰减率

≤0.1%/万次

年故障率

0.1%
