安装放电线圈是变电站内并联电容器装置的必要安全措施,可以有效的防止电容器组再次合闸时,由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流,并确保检修人员的安全。带有二次绕组,可供线路监控、监测和二次保护用。与高压并联电容器连接,使电容器组从电力系统中切除后的剩余电荷迅速泄放。
1、并联电容器单元内部应装设放电电阻,其放电性能应能满足电容器组断开电源后,在10min内将并联电容器单元的剩余电压从√2UN降低到75V(GB/T 11024.1 的规定)或50V(DL/T 840的规定)以下。
2、放电线圈采用电容器专用的干式放电线圈。
3、放电线圈的额定一次电压应与所并联的电容器的额定电压一致。三相放电线圈的励磁特性应基本一致。
4、放电线圈的额定绝缘水平应根据安装方式确定。安装在地面上的放电线圈,额定绝缘水平应不低于同电压等级电气设备的额定绝缘水平;安装在绝缘架上的放电线圈,其额定绝缘水平应与安装在同一绝缘架上的电容器的额定绝缘水平一致。
5、放电线圈的最大配套电容器容量(放电容量),应不小于与其并联电容器容量。放电线圈的放电性能应能满足电容器组断开电源后,在5s内将电容器组的剩余电压降至50V及以下的要求。
6、放电线圈带有二次绕组时,其额定输出、准确级应满足保护和测量的要求。
7、仅作为放电用的放电线圈可不设二次绕组。
8、低压并联电容器装置的放电器件应满足电容器断开后,在3min内将电容器的剩余电压降至50V以下;当电容器再次投入时,电容器端子上的剩余电压不应超过额定电压的0.1倍。

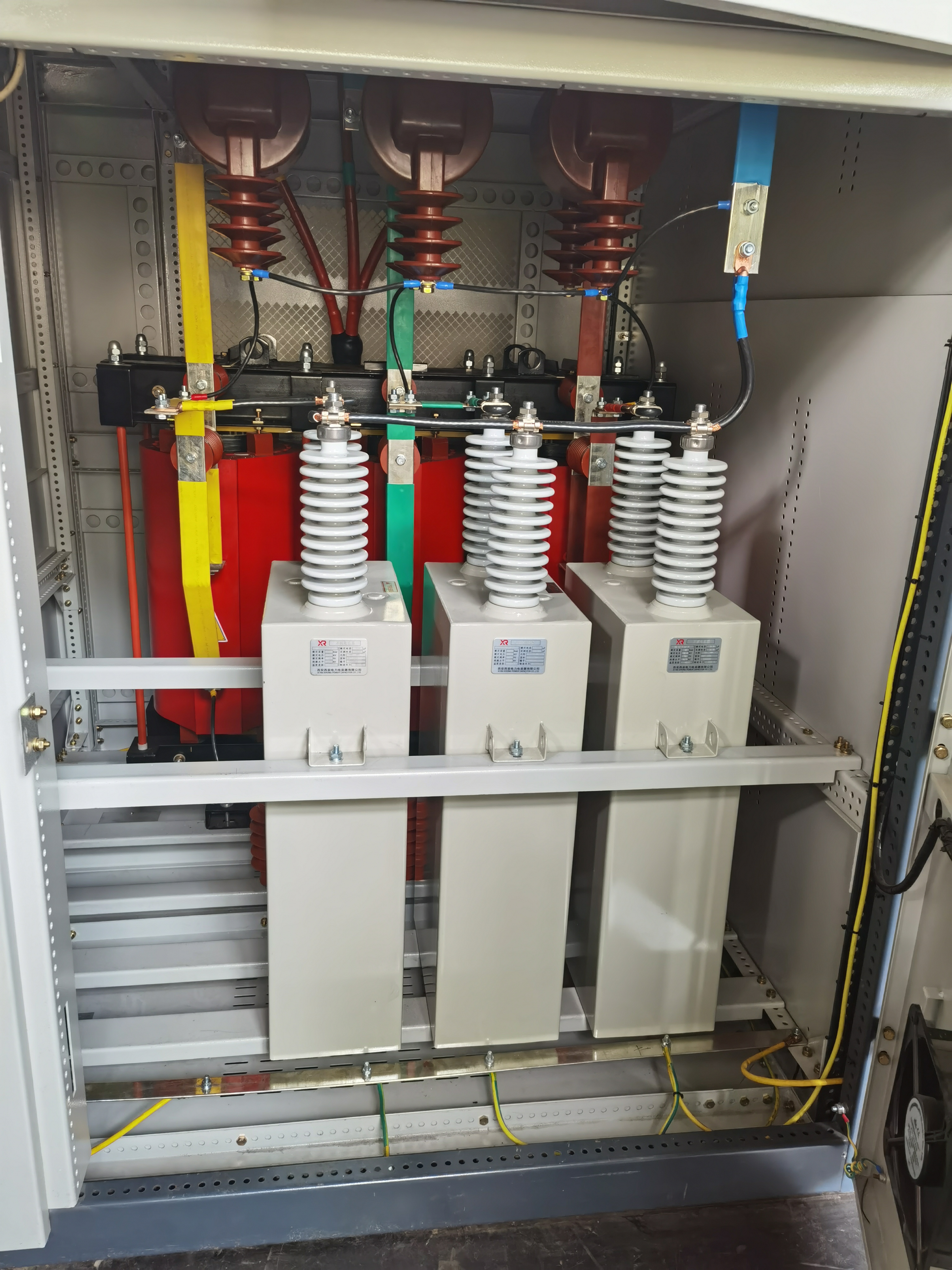

西安西容并联电容器装置放电线圈安装图示例
