西安西容-静止无功发生器SVG的特点及使用范围

发布时间:2022-07-27 分享到:

一、静止无功发生器SVG的使用范围

静止无功发生器SVG适用于电网枢纽变电站、风力发电场、冶金行业、石化行业、矿山及电气化铁道等。可有效地提高电网电压暂态稳定性,抑制母线电压闪变,补偿不平衡负荷,滤除负荷谐波及提高负荷功率因数。

二、静止无功发生器SVG的特点

1、核心是一个基于IGBT控制的逆变器,可以实现动态快速连续的无功调节

2、装置的额定电压6~35kV,额定容量为±(1~100)Mvar

3、具有5ms以内的快递输出无功特性,对快速的冲击负荷具有更好的补偿效果,对闪变有更好的抑制效果

4、SVG中的谐波特性好。TCR及MCR运行过程中都产生较大的谐波,而SVG只产生很小的谐波,同时还能滤除系统谐波

5、TCR及MCR是阻抗弄特性,输出无功容量与母线电压的二次方成正比;SVG具有电流源的特性,输出容量与母线电压成线性关系。在母线电压偏低的情况下,SVG出力大,补偿效果更好

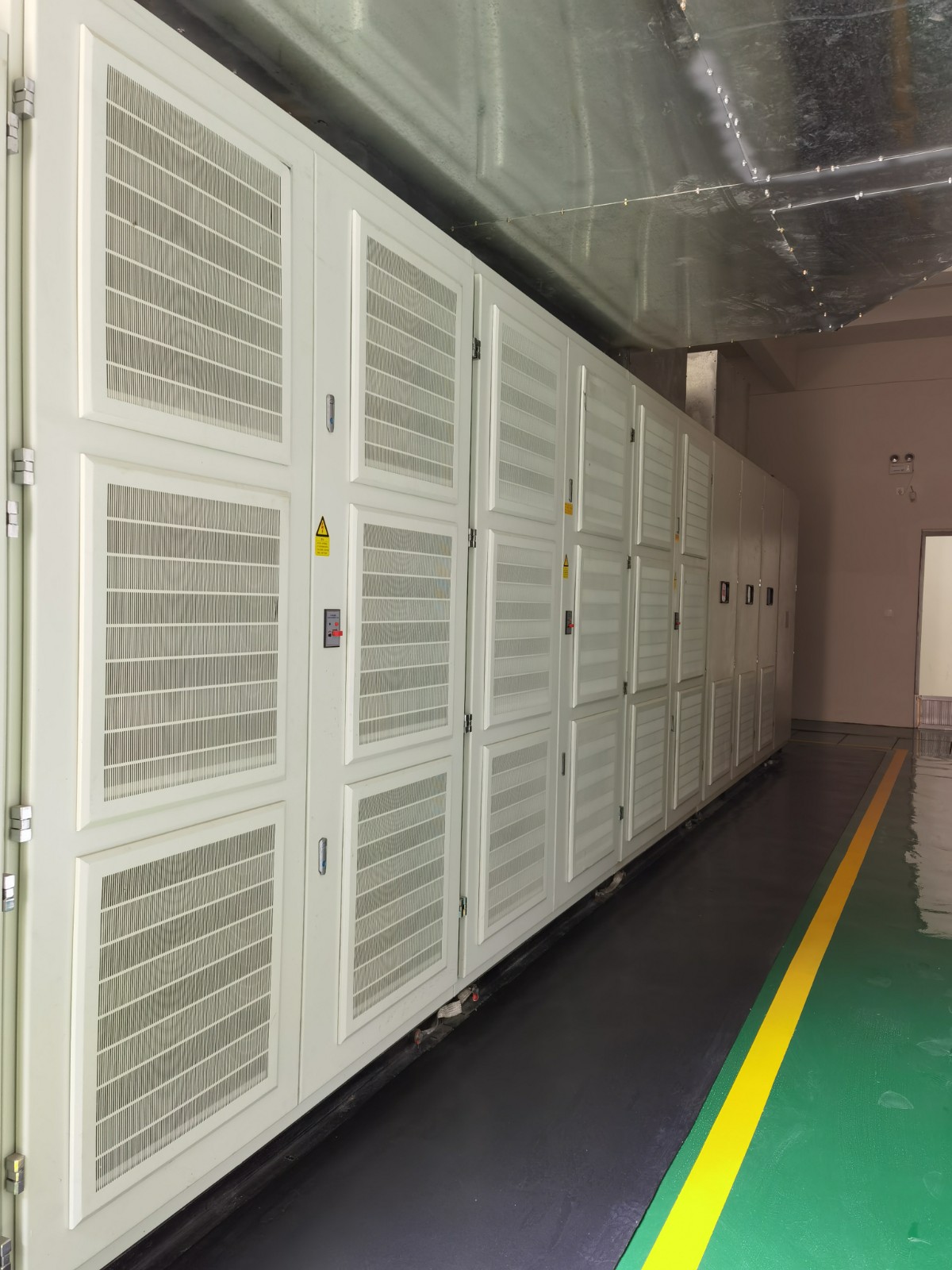

西安西容静止无功发生器SVG项目
