一、框架式并联电容器装置应用范围

1、框架式并联电容器装置广泛应用于6~1000kV交流变电站，提高功率因数，降低线路损耗，辅助调压

2、框架式并联电容器装置可用于户内、户外

3、框架式并联电容器装置是应用量最大的类型，占总补偿容量的60%以上

二、框架式并联电容器装置特点

1、电容器单元以串并联方式组装到构架上

2、电容器单元额定电压：11/2~24kV；单元额定容量：100~667kvar

3、框架式并联电容器装置额定电压：6~110kV；装置额定容量：1~240Mvar

4、配套设备：熔断器、投切开关、串联电抗器、放电线圈、避雷器、隔离及接地开关等。户外装置优先使用干式空心电抗器，户内装置优先选用干式铁芯电抗器

5、用机械开关（真空、SF₆）投切，利用综合控制装置可实现电压无功分级综合调整

6、投资成本低，电容器单元更换方便；安装维护和故障检测工作量较大

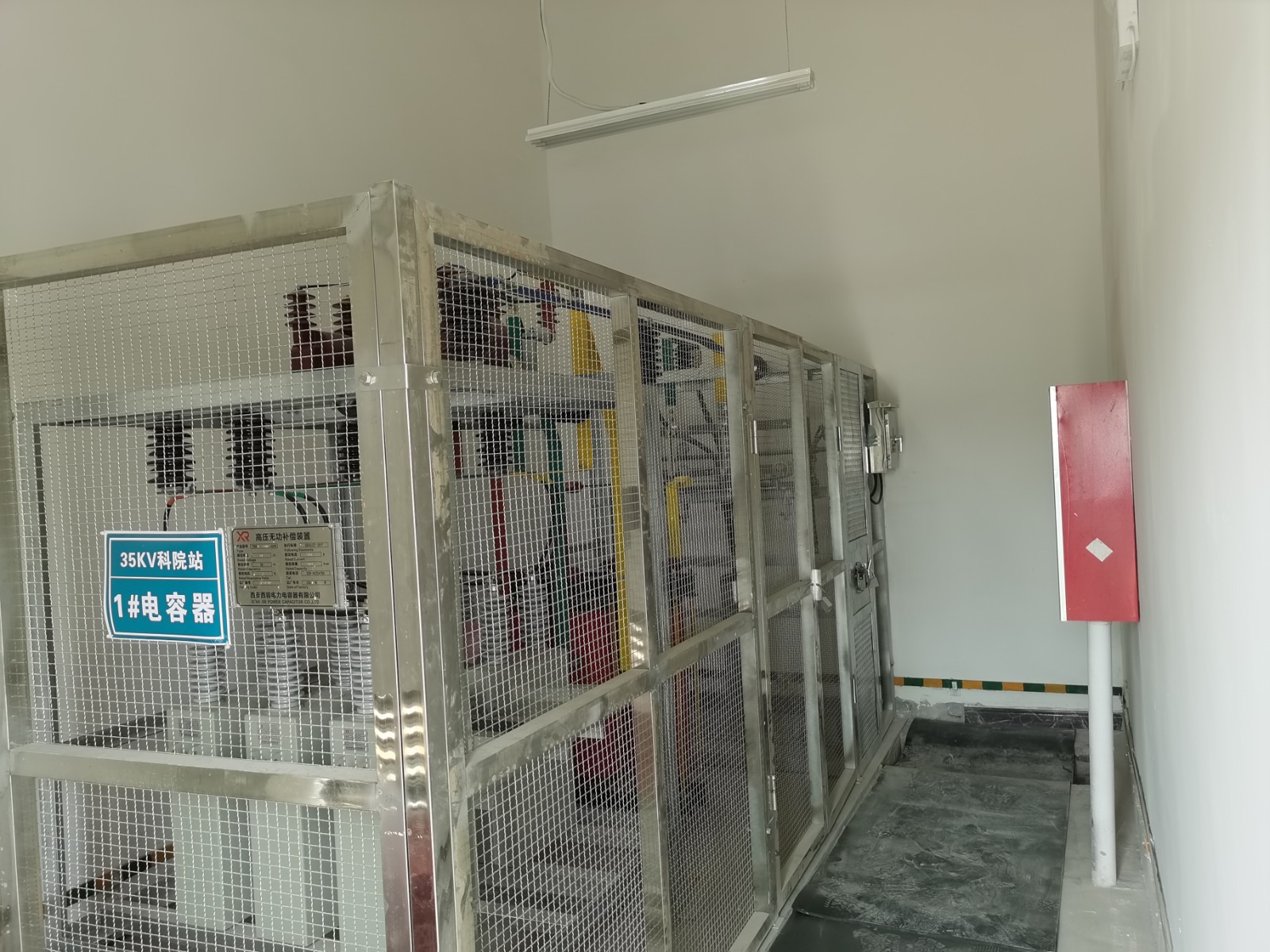

西安西容户内框架式并联电容器装置（示例）

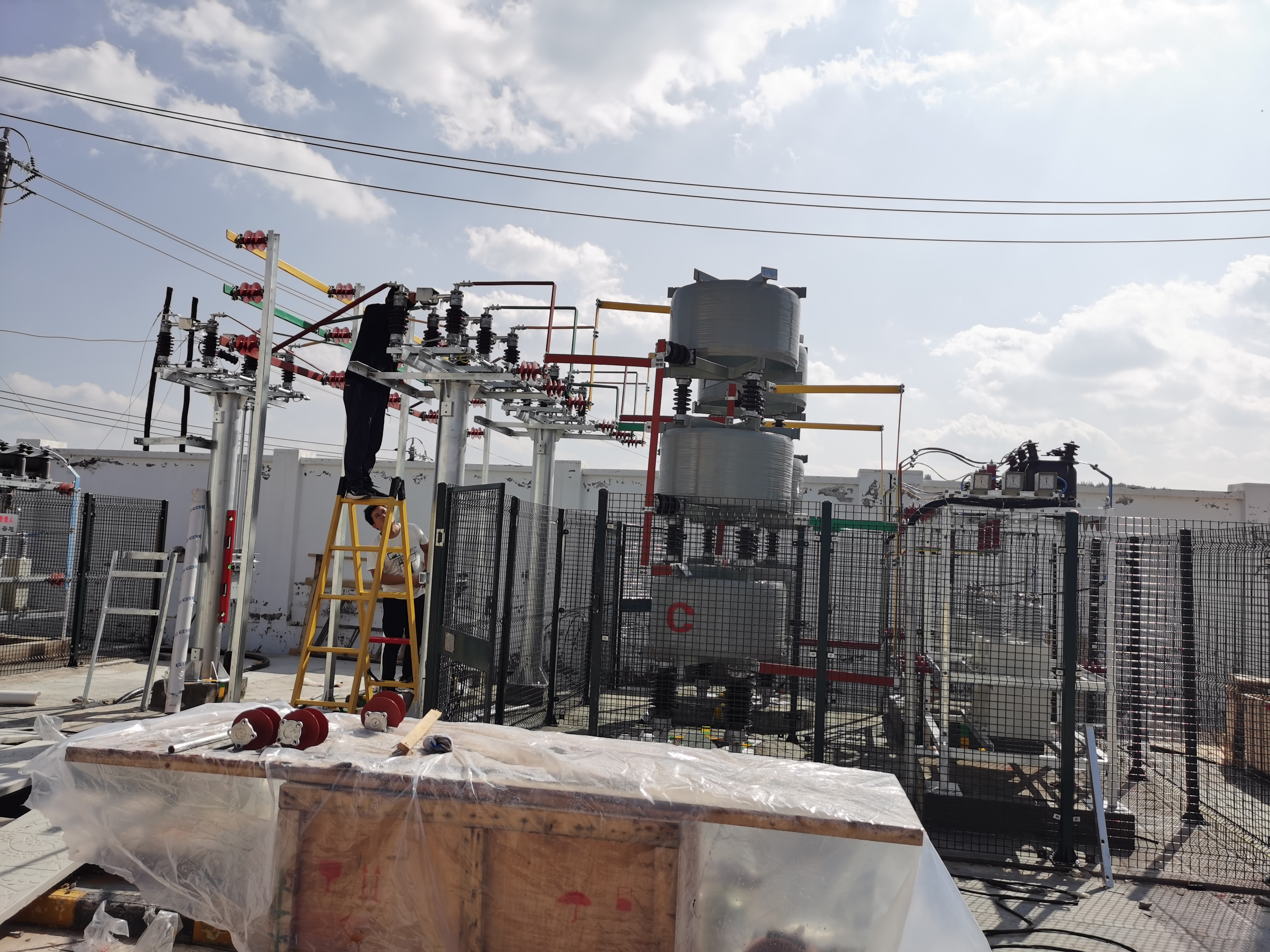

西安西容户外框架式并联电容器装置（示例）
