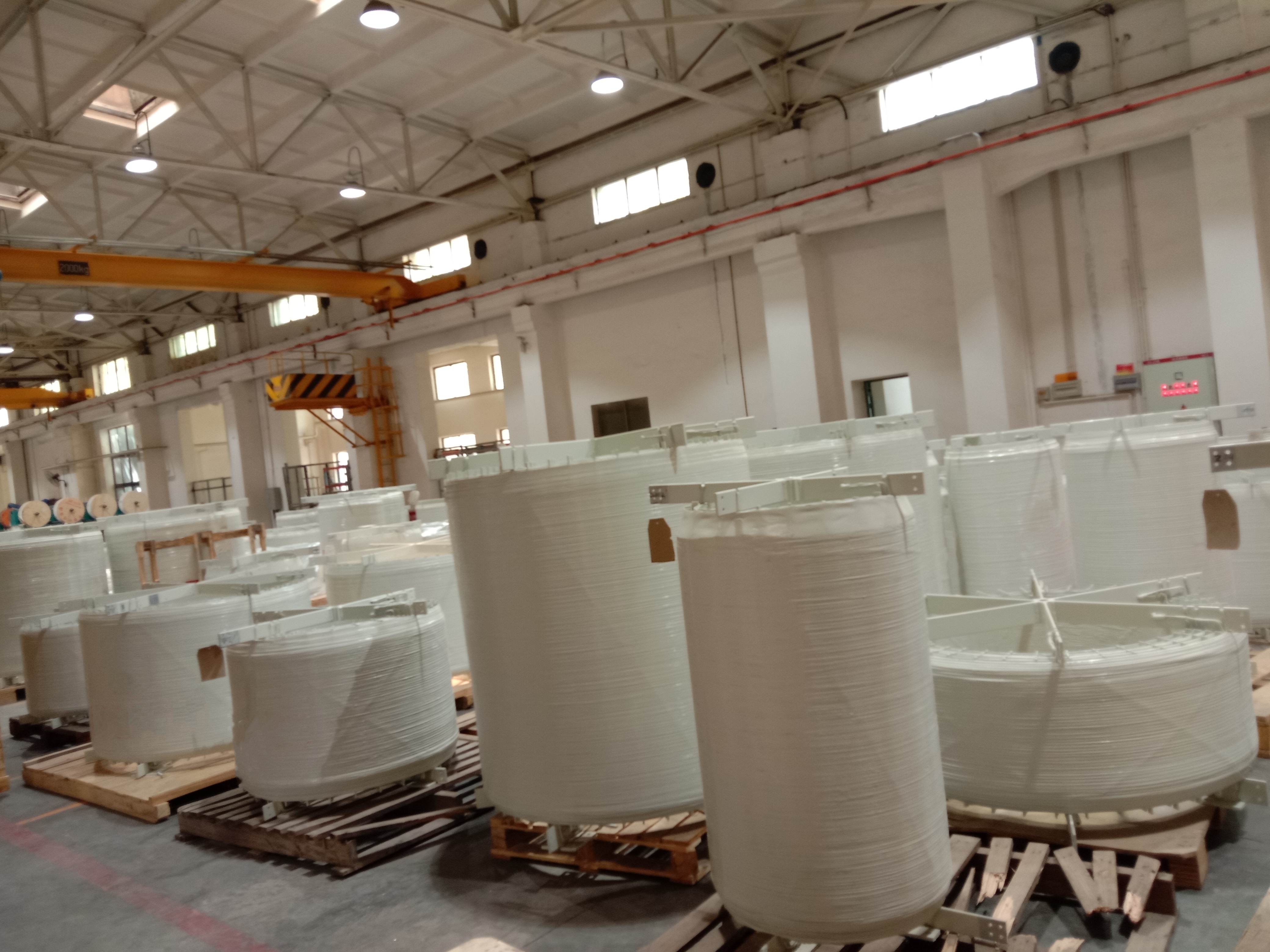

干式空心电抗器

文件下载
  • 产品用途

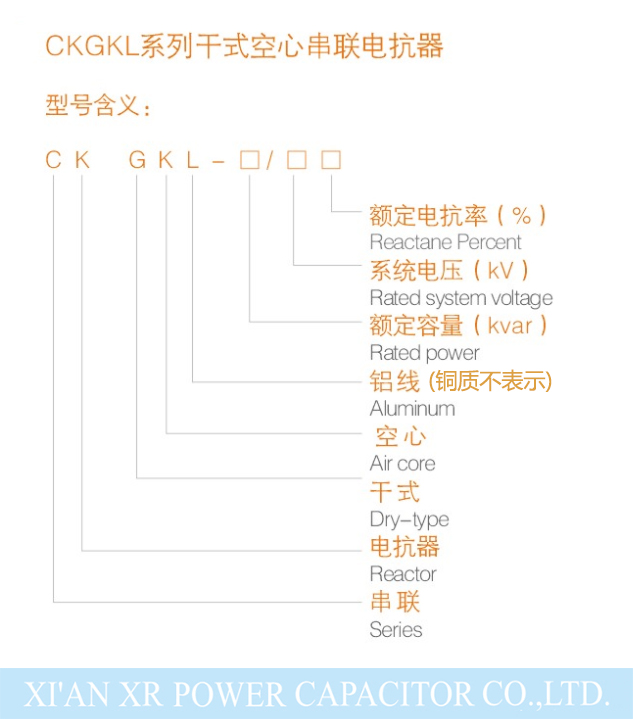

  • 型号及含义
  • 产品特点
  • 使用环境

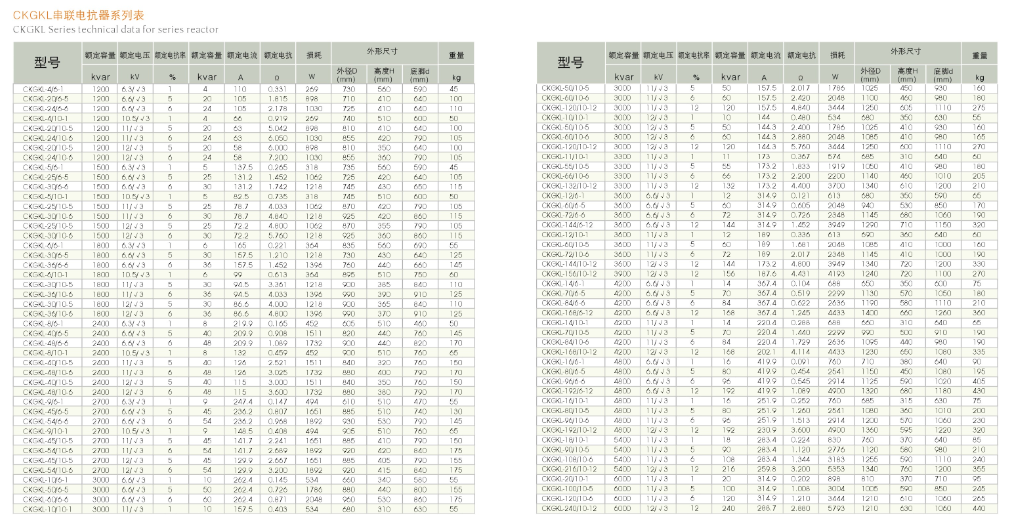

  • 主要技术参数

      干式空心电抗器与传统的油浸铁芯式电抗器相比,具有重量轻、线性好、电抗稳定、损耗小、噪音低等优点。采用环氧树脂包封,机械强度高,具有优良的抗短时电流能力;其结构简单,紧凑无油,星形支架与导线采用氩弧焊焊接,大大提高了运行的可靠性;表面覆有防紫外线油漆,可用于户内、户外长期运行。

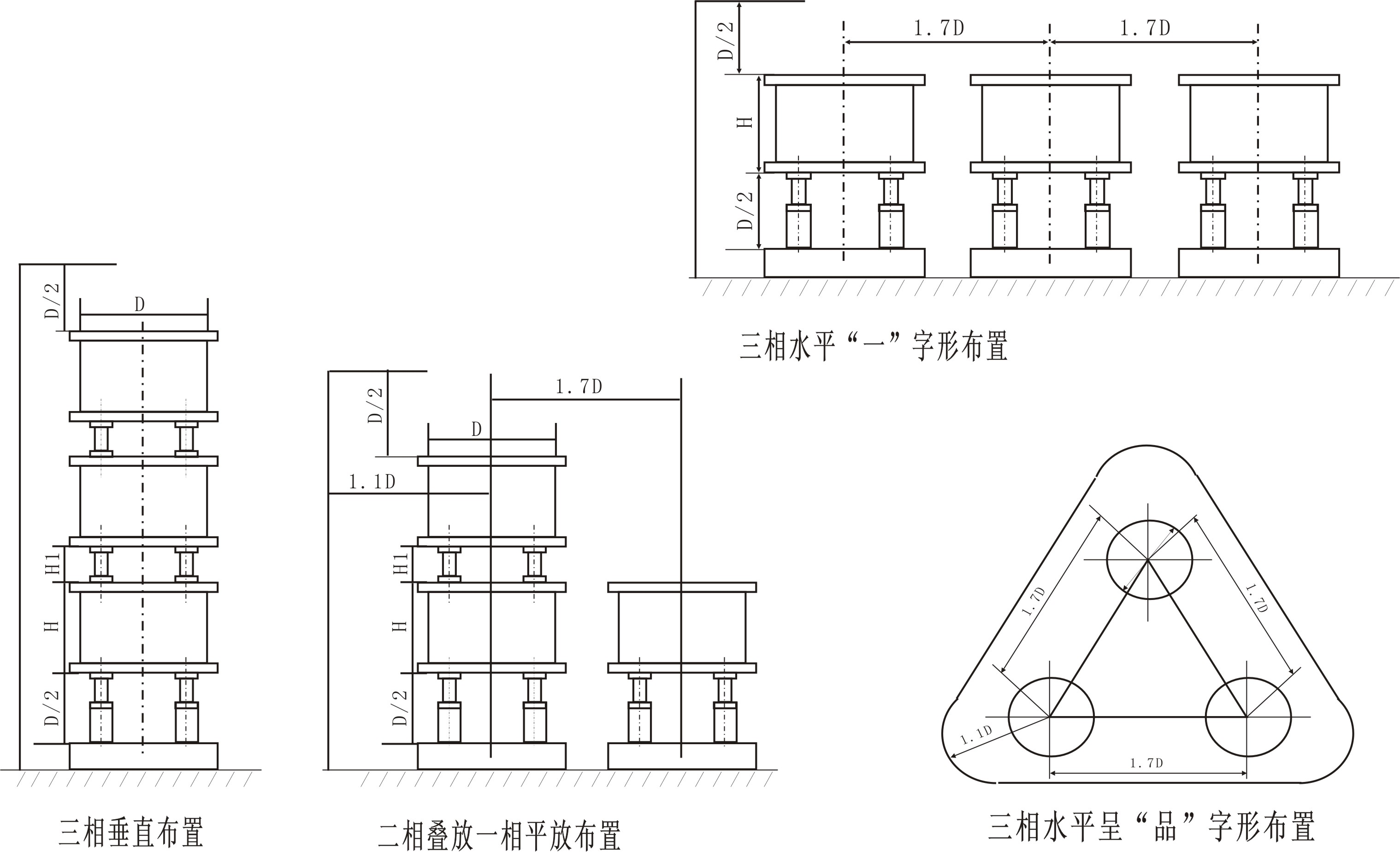

干式空心电抗器的分类及用途

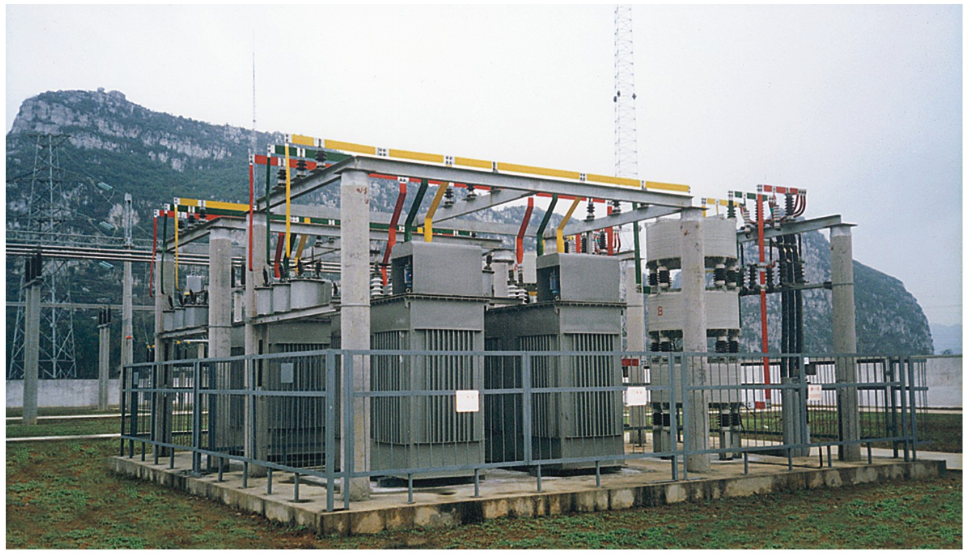

1、串联电抗器:在并联补偿电容器装置中,与并联电容器串联连接用以抑制谐波电压放大,减少系统电压波形畸变和限制电容器回路投入时的冲击电流。

2、并联电抗器:并联连接在500kV和220kV变电站低压绕组侧,用于长距离轻负载输电线路的电容无功补偿。

3、滤波电抗器:与并联电容器组串联使用,组成谐振回路,滤除指定的高次谐波。

4、限流电抗器:串联连接在系统上,在系统发生故障时,用以限制短路电流,使短路电流降至其后设备的允许值。

5、平波电抗器:正常情况下,用以减少直流系统中电压和电流的谐波分量,故障情况下能有效抑制故障电流的上升速度,限制短路电流的峰值,常用在高压直流输电系统或与钢铁、有色冶金业的大型整流馈电式直流电动机串联使用。

6、阻尼电抗器:与电容器串联,专门用来限制电容器组投入交流电网时的涌流。




1、所有电抗器均由环氧树脂浸渍过的长玻璃丝束对线圈进行包封。电抗器由数个线圈包封组成。

2、电抗器线圈采用绝缘性能优良的聚脂薄膜作为导线的匝绝缘。

3、电抗器表面涂抗老化、抗紫外线的绝缘漆,具有良好的耐户外气候条件的性能。

4、电抗器线圈层间采用聚脂玻璃纤维引拔棒作为轴向散热气道,具有优良的散热性能。

5、电抗器在温升计算时,考虑了热点的最高温度,并留有相当的裕度,从而保证了电抗长期安全运行。

6、电抗器经整体高温固化,每层绕组的导线引出端都焊接在上下铝合金星型支架上,上述结构决定了这种电抗器具有强度高、噪音低、抗适时电流能力强等优点。

7、电抗器导线采用截面很小的铝导线,有效降低了谐波下导线中的涡流损耗。

8、电抗器结构简单、紧凑,能长期运行在户外气候条件下,且维护简单方便。

干式空心电抗器使用条件:

1、使用地点:户内或户外

2、环境温度:-40℃~+45℃

3、海拔高度:1000m(超过1000m时,订货时需说明)

4、安装场地应该无有害气体、蒸汽及导电性和爆炸性尘埃。
