35kV~1000kV电容式电压互感器

文件下载
  • 产品用途

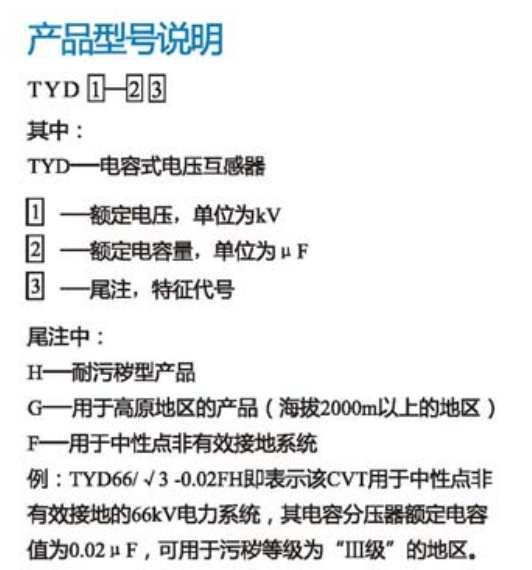

  • 型号及含义
  • 产品特点

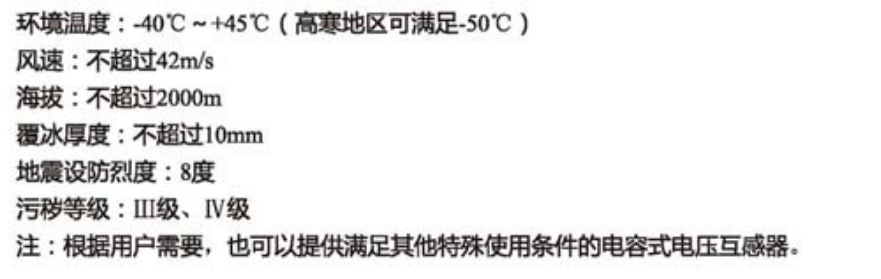

  • 使用环境

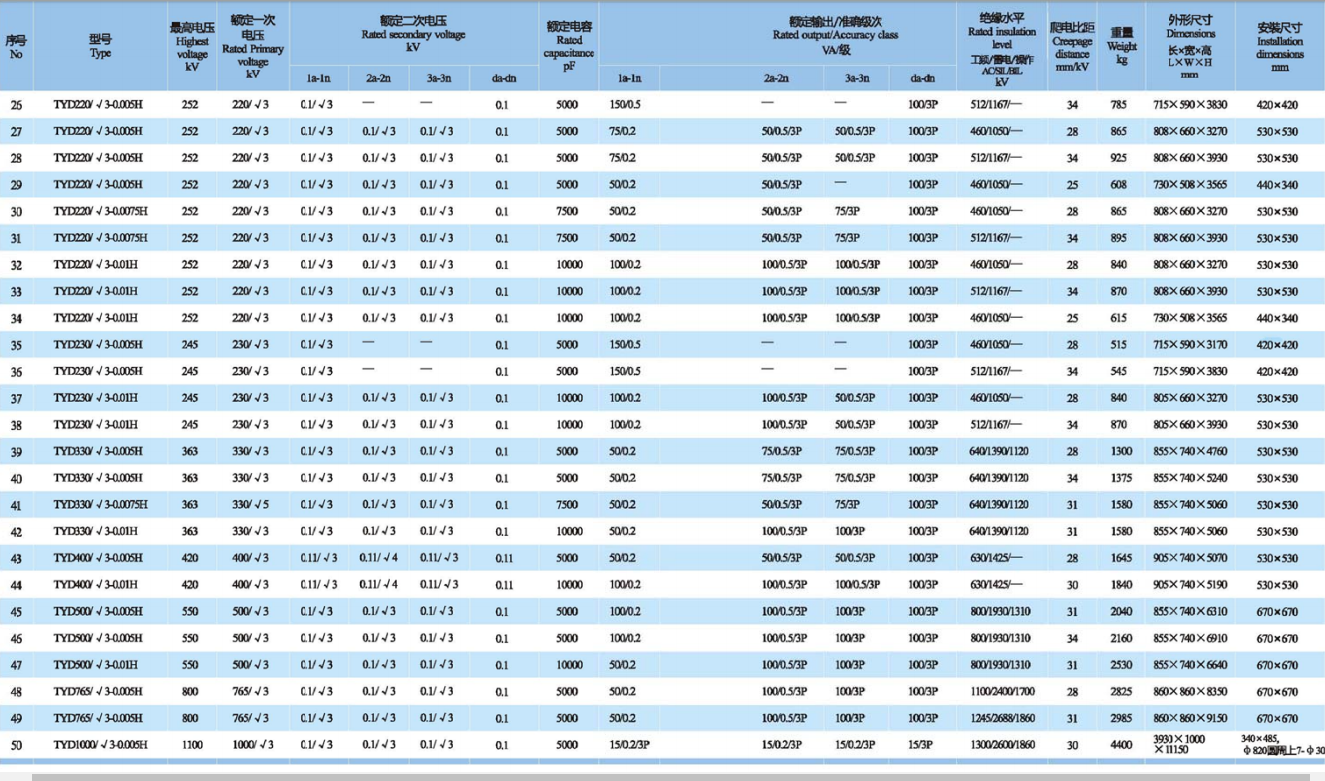

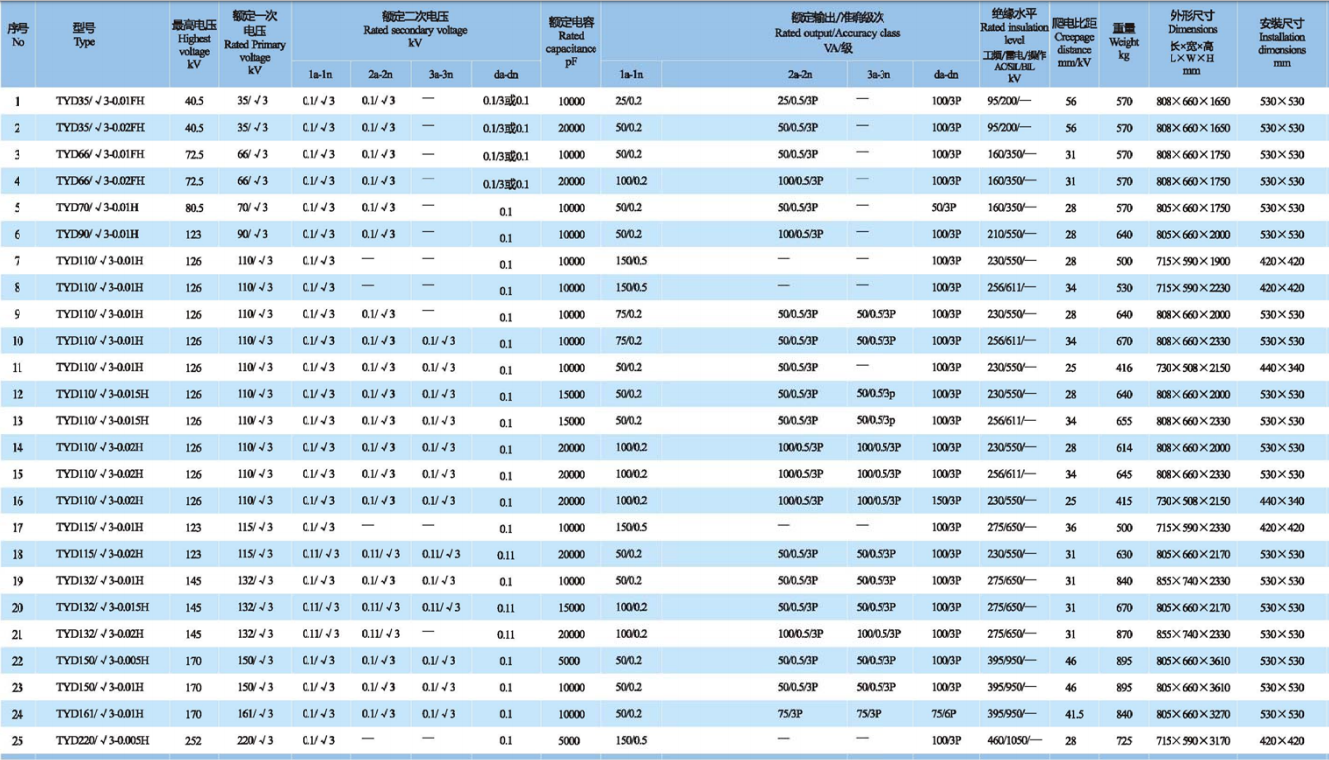

  • 主要技术参数

电容式电压互感器(Capacitor Voltage Transformer,简称CVT)是电力系统中一种电压测量设备,将高电压转换为低电压(一般产品为100/√3和100V)信号。 其在电力系统中连接在线与地之间,为单相设备。

作用

(1)为测量、控制和继电保护装置提供低电压。

(2)计费测量:准确度0.2级,二次电压100/√3V;

(3)指示测量:准确度0.5级,二次电压100/√3V;

(4)控制和继电保护:准确度3P或6P级,二次电压100/√3V,100V。

(5) 可兼做耦合电容器用于电力线路载波(PLC)系统。

   应用范围

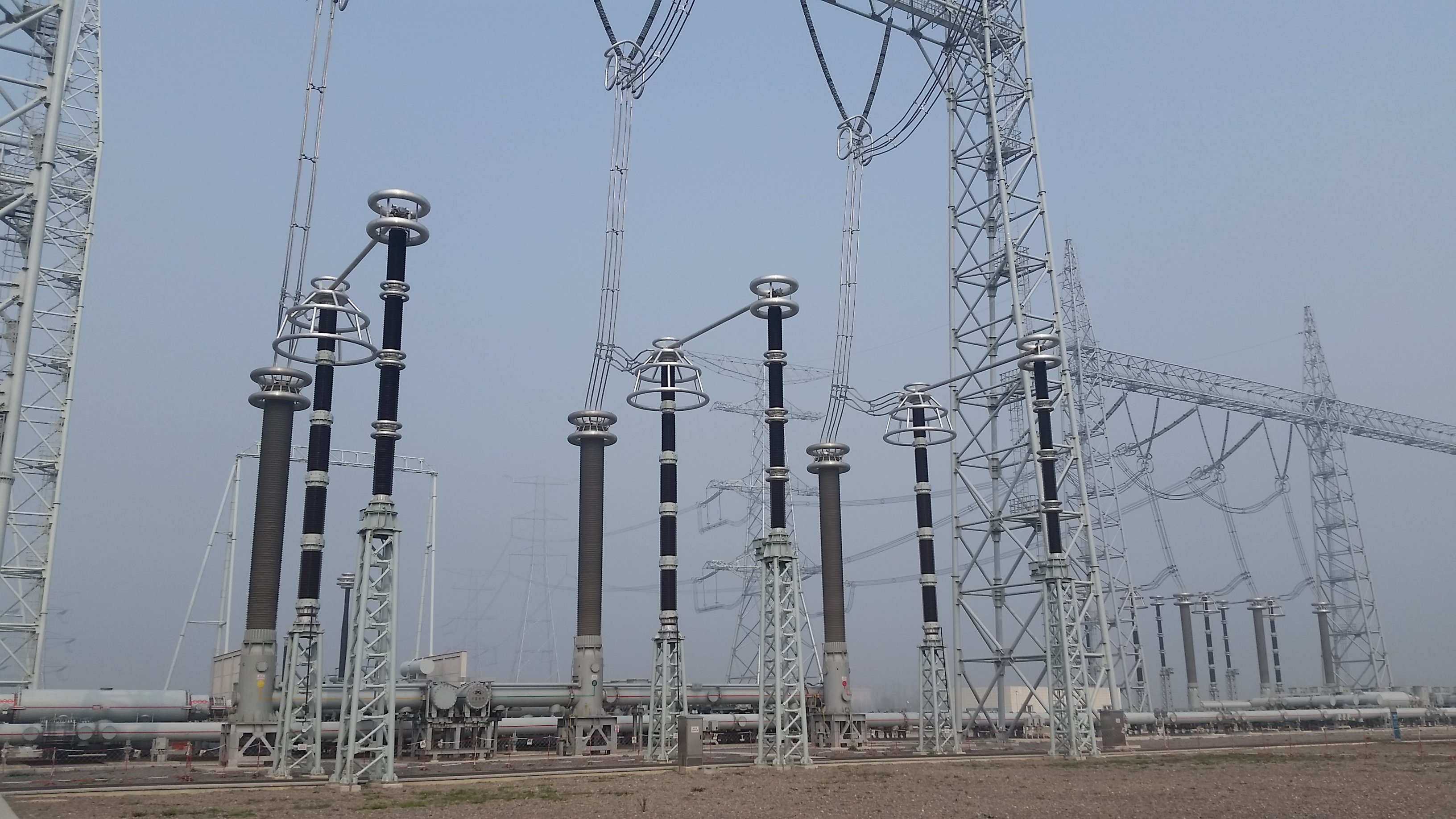

 35kV —— 1000kV 电力输变电系统。
