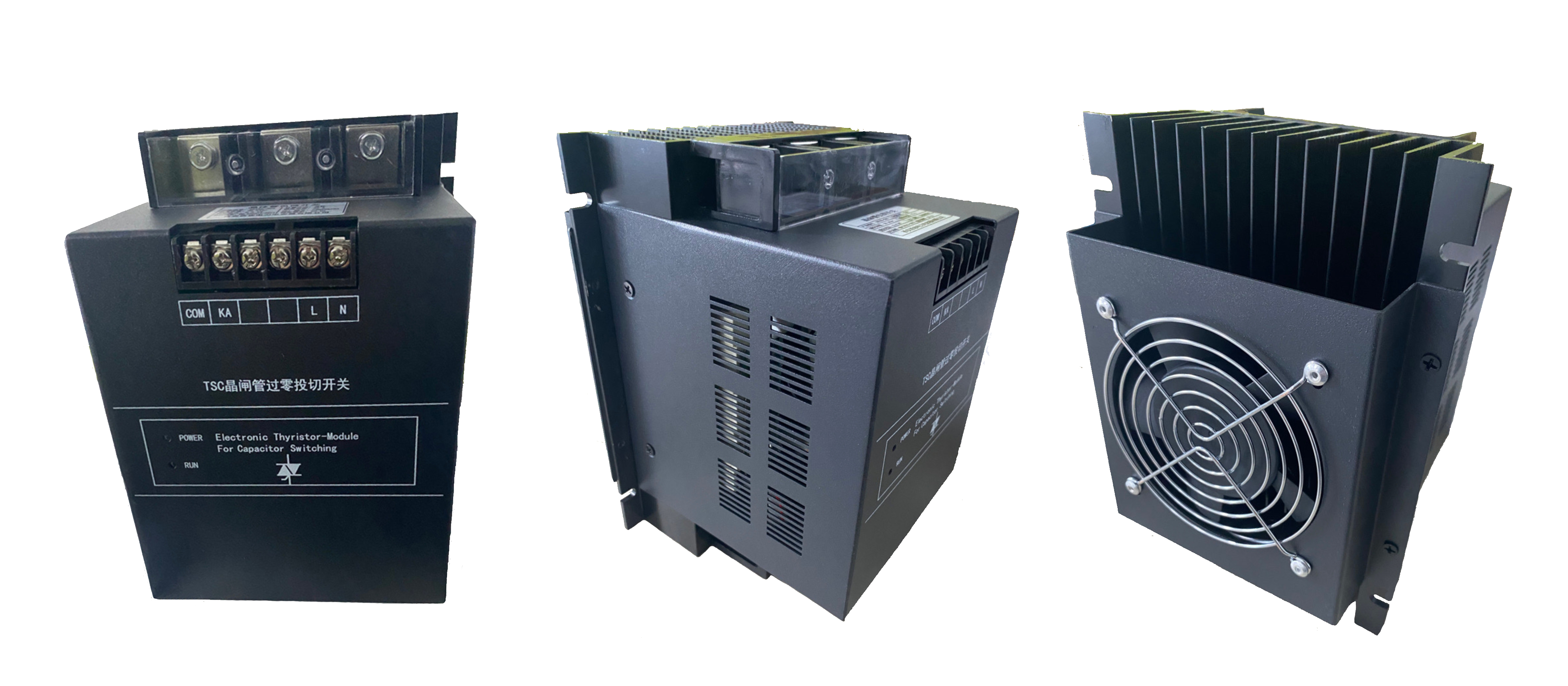

西安西容XRTSC系列投切开关采用大功率反并联晶闸管模块、隔离电路、触发电路、保护电路及散热装置等元件组成，可用于690V以下容性或感性负载的通断控制，通断时无涌流、无过电压，工作时无噪音，允许频繁投切，安装、接线简单方便，特别适用于快速投切的TSC型动态低压无功补偿装置。

1、采用进口过零触发芯片，控制可控硅电压过零时导通，电流为零时切除，确保投入电容无涌流；

2、采用优质可控硅投切，脉冲触发板反向耐压3200V，经过多年运行证明质量可靠；

3、使用寿命长达10万小时以上，免维修，投入时间t<20ms；

4、结构设计合理，接线简单，安装调试方便，可三相和分相补偿；

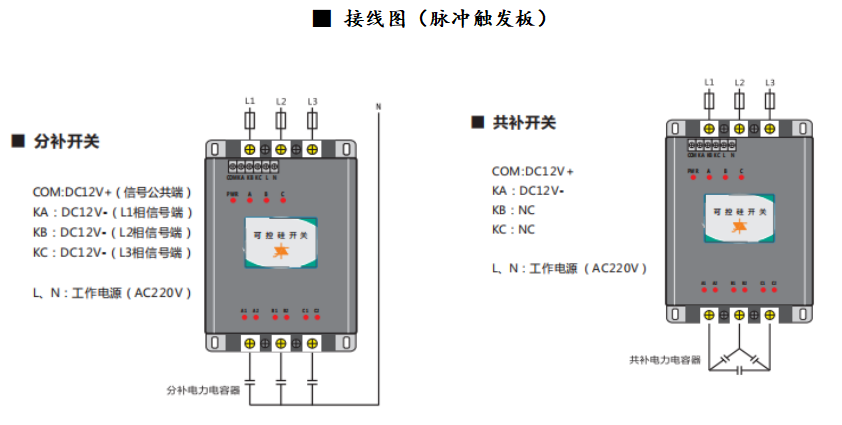

5、可接于电容器角外实现三相两控，也可接于电容器角内实现三相三控；

6、采用了有效的保护电路，提高了调节器的抗谐波能力；

7、采用了温控技术，可靠保证可控硅在规定温度范围内工作，当有元件出现故障时或某种原因造成散热器温度超标时，开关会自动退出，有效保护可控硅不损坏；

8、充分采用集成电路，尽量减少分立元件，使得开关体积尽可能合理并减小，可使整个柜体的成本降低；

9、抗干扰电路设计，提高了开关的抗干扰能力，有效防止误触发引起可控硅击穿故障；

10、自动均衡电容电位，解决投切过程中出现的缺相问题；电子放电电路，加快电容放电。

11、525V及以下电压，一般为3083触发板，即可满足现场需求，如果谐波波动比较大的现场，需要根据情况用脉冲触发的控制板开关。

12、525V以上的电压必须用脉冲触发板。

1、环境温度：-20～+50 ℃；
2、相对湿度：不超过 85%；
3、大气压力：80kPa～110kPa；
4、周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌存在；
5、使用地点应具有防御雨、雪、风、沙、灰的设施。

 1、额定电压：AC 400V，660V；
2、工作电压：AC 220V；
3、控制信号：DC12±2V；
4、响应时间：<20ms；
5、脉冲触发板反向耐压3200V。

故障排除
在安装使用过程中可能出现一些容易忽视的错误，现将较多的故障现象及排除方法简介如下：
1、电源指示灯不亮：
通电指示灯不显示，请检查电源线路是否接好。
2、不能正常投入：
检查控制器输出 12V 是否正常，12V与COM 是否接反，检查接线是否坚固。
